無負壓供水設備又稱為管網疊壓供水設備，是新一代高效率節能型恒壓供水設備。無負壓供水設備之所以節能是因為使用時可直接將設備串聯到市政管網上疊加原有壓力進行差量補償，因此，無負壓供水設備的水泵比箱式變頻恒壓供水設備的水泵功耗低。下面圖文結合介紹一下兩種常規無負壓供水設備的完整管網連接圖。

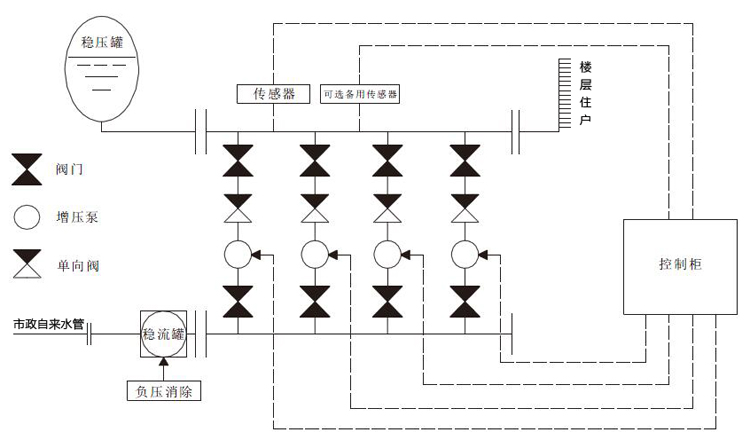

圖1、DWS罐式無負壓供水設備管網完整的連接圖示。圖中可以看出：市政自來水管直接與設備的進水口穩流罐連接，然后通過水泵機組在控制系統的調節下，將市政水源輸送到樓層住戶，無需額外的水池水箱。
二、箱式無負壓供水設備

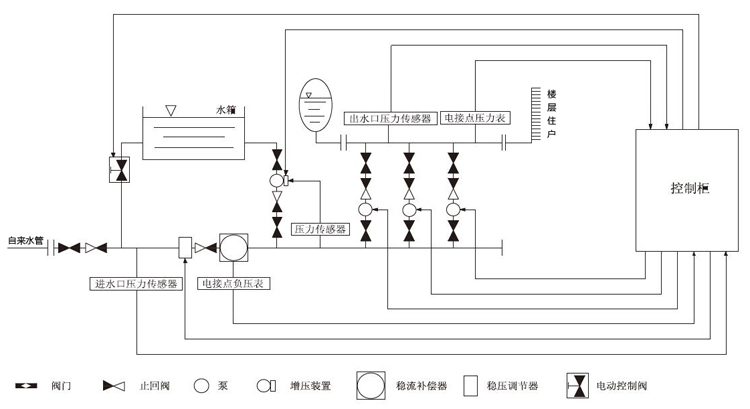

圖2、XWS箱式無負壓供水設備管網完整的連接圖示。圖中可以看出：市政自來水管分兩路與設備連接，一路直接連接設備穩流罐，另外一路連接到水箱然后通過補水泵連接到設備進水口。最后通過水泵機組在控制系統的調節下，將市政水源輸送到樓層住戶。
