變頻調速恒壓供水設備簡稱變頻供水設備。一套完整可用的變頻供水設備必須包括控制系統和增壓系統。下面分別從控制系統和增壓系統來分別說明完整的變頻供水設備包括的組件。

控制系統

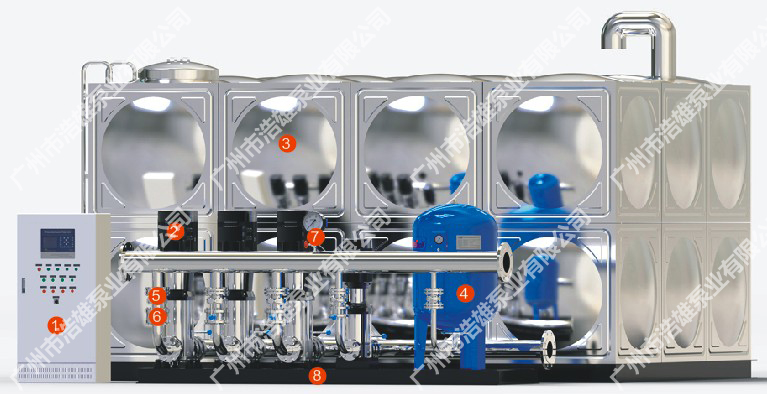

控制系統即為控制增壓系統進行變頻調速運行以達到恒壓的樞紐機構，上圖①為變頻供水設備的控制系統，即變頻水泵控制柜，又可稱之為配電箱。沒有控制系統，增壓系統雖然可以運行，但是無法達到恒壓和全自動運行的目的。目前，供水設備的變頻控制系統主要包括變頻器、PLC或微電腦單片機模塊(PID閉環控制模塊即恒壓供水控制模塊)、人機交互系統(顯示器)、開關和接觸器、壓力傳感器這五大模塊。無論什么品牌或者宣稱多么先進控制理念的都是基于這幾大模塊和控制原理。

增壓系統

增壓系統是供水設備必不可少的主要組成部件，主要包括增壓泵(上圖②)、開關閥門(上圖⑤)、單相逆止閥(上圖⑥)、穩壓罐(上圖④)、連接管道、穩流罐(無負壓供水設備專有，如果是無負壓供水，上圖③就是穩流 罐)、支架和螺絲等。增壓系統的作用不用多說，就是用來增加壓力的，而穩壓罐的作用是讓系統壓力更加穩定。
